CCM 化学浓度计 8500系列
- 产品描述
- 技术规格
简介：
8500化学浓度计是一款基于声波在介质中传播速度，利用波速和穿透力。采用二元方程式计算公式建立一套数组化模型，对特定温度和流速下可以实现实时监测化学品的浓度变化。可以实现在线免维护、有效提供测量精度，大幅降低运行成本。
8500化学浓度计由控制器和传感器（声速传感器或电导率传感器）构成，在线自动校准、测量稳定性高、精度可在±0.001 wt%（需依照测量介质数据模型设定），可远程控制操作或现场触控操作。测量单位可设定（ppb、ppm、mg/l、g/l、wt %等），方便客户实际需求。
应用领域：
有色金属冶炼（浮选工艺、浸出工艺、湿法精选工艺）；
氯碱/合成氨（一次盐水KOH/HCL、）、电解工艺单元；
电子工艺化学溶液等
工作原理：
液体的声速在大部分介质中可以有效的监测液体成分。水基溶液的声音传导具有标志性能力，因此可以区分溶液的成分。

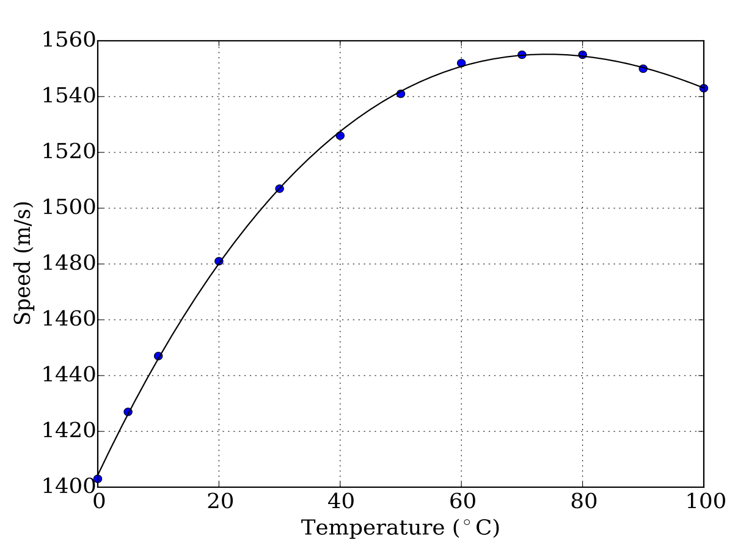

声速和温度在溶液中是可以测定的参数，因此可以通过二元方程式就可以确定溶液成分。此种方法结合数字化模型就可以建立一个三维模型，有效的提升了监测溶液的精度最高可以达到±0.001 wt%（体积比十万分之一）。
测量目标溶液在混合溶液中，将测量的声速和温度转换为浓度和密度参数，在8500控制器中设定的算法和数据模型通过54项必要条件的计算。算法中温度的干扰已经考虑到，因此无需现场校准或更换传感器。声音和温度的监测频率在30-40次/秒，形成了实时高效的准确性，其精度和抗干扰能力远超过滴定和光谱分析方法。
性能 技术规格书 | |
分析方法: | 声速和温度（超声波原理） |
测量数值: | 浓度，单位为WT%或g/l；温度（摄氏度） |
精度: | +/-读数的0.1%或量程的0.05% |
温度 精度: | +/- 0.1 °C |
一般 技术规格 | |
工艺条件 | |
最大 压力: | 10 bar |
温度 适用范围: | 0 °C … 110 °C (32 °F to 383 °F) |
接液 材料: | 316L (standard),哈氏合金, 合金 20；工艺条件订制 |
电气 技术规格 | |
供电 电源: | 100-240VAC 50/60Hz or 24VDC |
通讯 输出: | 4-20mA输出（2x），报警输出（2x），使用Modbus的RS485/RS422 可选：4…20 mA输入，以太网，HART，Profibus |
数据 存储: | USB数据记录和故障报告 |
电缆: | 5个M20x1.5电缆密封套，用于Ø4-9 mm电缆 |
环境 条件 | |
环境 温度: | -20 °C to +65 °C (-4 °F to 149 °F) |
相对 湿度: | < 95% at 40 °C (无冷凝) |
防护 等级: | IP65, NEMA 4X |
外壳尺寸和重量 | |
重量: | 防风雨（WPF）外壳；约6.2 kg |
材料: | 环氧涂层钢；可选：SS304或SS316 |
尺寸: | 300 x 120 x 300 (L x W x H in mm) |
包括: | 美国电缆：双屏蔽同轴电缆。使用连接器、压盖和飞线执行。 标准10米，可根据要求提供其他长度。最大150米。 临时电缆：1根双屏蔽多芯电缆，带PVC外护套。分析仪侧完全配有连接器， 传感器侧配有套圈。 标准10米，可根据要求提供其他长度。最大150米。 |
